aCAN

Hört am ISOBUS mit und zeichnet auf, was Geräte und Terminal miteinander sprechen. Sendet nichts auf den Bus.

Download für Windows

Version 1.3.0 · Windows 10 oder 11, 64 Bit · 2,9 MB · kostenlos

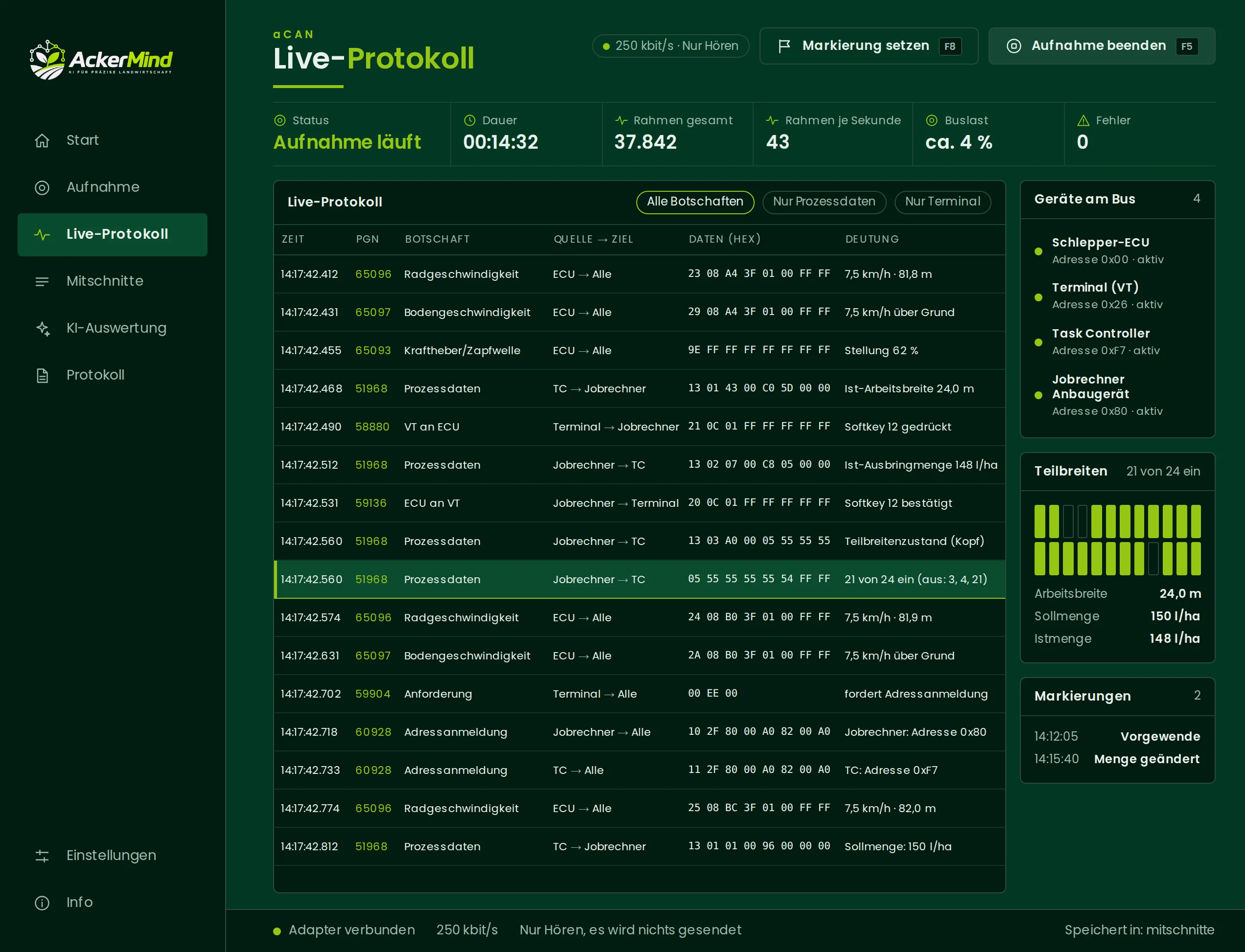

aCAN zeigt während einer laufenden Aufnahme das Live-Protokoll mit Botschaften vom ISOBUS, den Geräten am Bus und den Teilbreiten.
Live-Protokoll

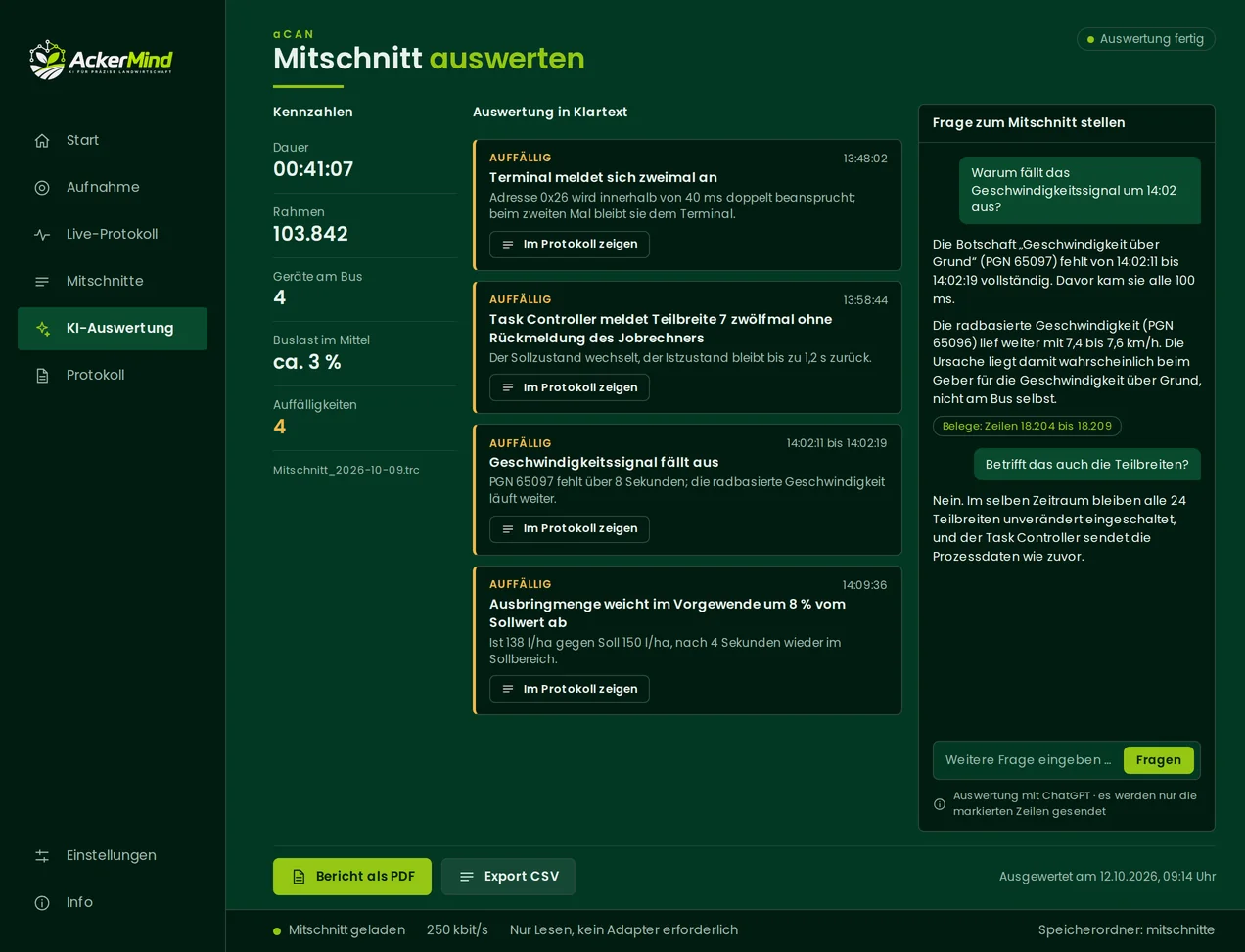

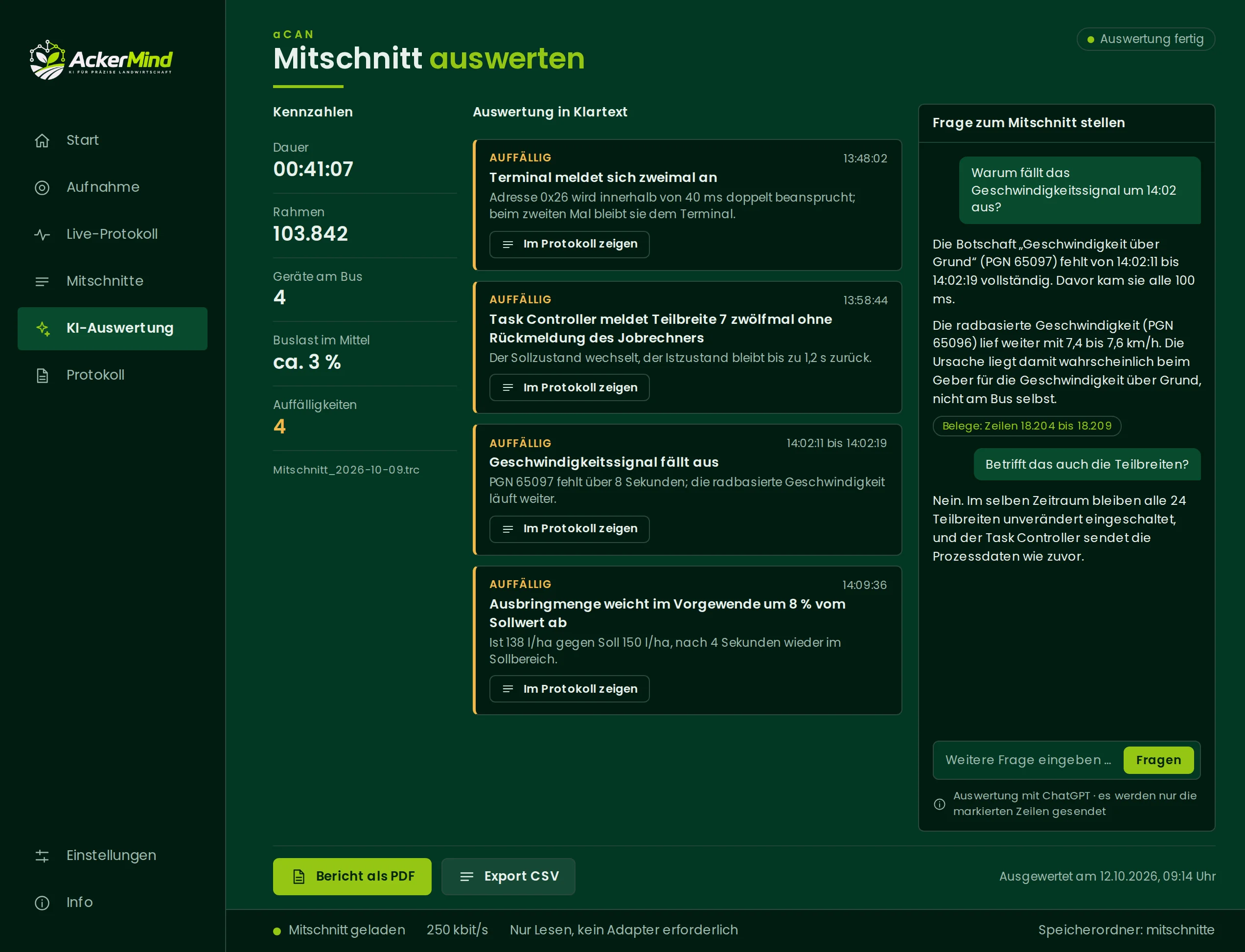

aCAN wertet einen fertigen Mitschnitt aus: Befunde in Klartext, Kennzahlen und ein Frage-Feld zum Mitschnitt.
KI-Auswertung
  • Live-Protokoll
  • KI-Auswertung
  • Geräte am Bus
  • Prozessdaten
  • Teilbreiten
  • Vergleich zweier Mitschnitte
  • Export als CSV und candump
  • Wiedergabe ohne Adapter

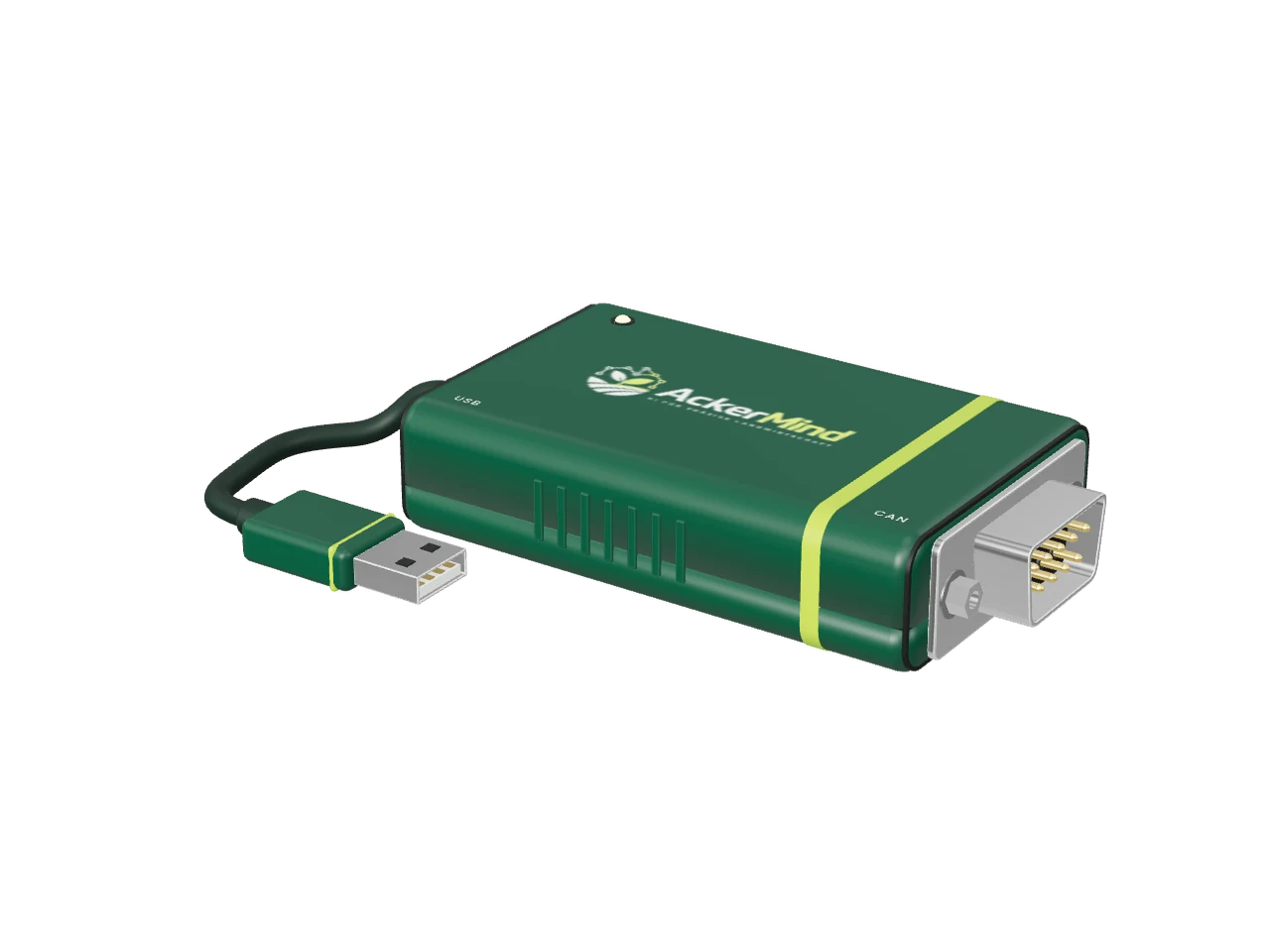

3D-Modell eines USB-Adapters für CAN mit AckerMind-Logo: Gehäuse, neunpoliger Stecker und USB-Leitung
3D-Modell
Was Sie brauchen

Ein USB-Adapter für CAN

Verbindet den Rechner mit dem ISOBUS. Windows erkennt ihn in der Regel ohne Treiber.

  • Nur mithören
  • 250 kbit/s
  • Kein Abschlusswiderstand im Kabel
  • Keine Spannung auf den D-Sub
  • Nichts am Terminal ändern
Mehr Details: Anschlusskabel

So schließen Sie an

Erst der Laptop, zuletzt der Schlepper.

  1. Adapter an den Laptop stecken und in aCAN „Adapter prüfen“ wählen.
  2. Mithörkabel an den Adapter stecken.
  3. Zuletzt das Kabel in die Kabinendose am Schlepper stecken.

Abziehen in umgekehrter Reihenfolge.

  1. Kabinendoseam Schlepper, 9-polig, rund
  2. Rundstecker in die Dose
  3. Mithörkabeldrei Adern
  4. D-Sub-Buchse auf den Stecker am Adapter
  5. AdapterD-Sub 9 auf USB
  6. USB-Stecker in den Laptop
  7. Laptopmit aCAN

Wenn die Dose schon belegt ist

Ein Y-Stück teilt die Dose.

Der Weg zum Terminal bleibt, wie er ist. Der Abzweig hört nur mit.

Von der Kabinendose führt ein Kabel in ein Y-Stück. Ein Arm geht wie bisher zum Terminal. Der zweite geht als Mithörkabel zum Adapter und weiter zum Laptop mit aCAN. Kabinendose Y-Stück Terminal wie bisher Mithörkabel Adapter Laptop mit aCAN hört nur mit

Belegung

Drei Adern, sonst nichts verbinden.

DoseSignalD-Sub 9
1frei–
2CAN_LPin 2
3CAN_L–
4CAN_HPin 7
5CAN_H–
6TBC_PWR–
7ECU_PWR–
8TBC_RTN–
9ECU_GNDPin 3

Keine Versorgung, kein Abschlusswiderstand.

Vor dem ersten Anstecken nachmessen: Die Belegung stammt aus den Unterlagen und ist am Schlepper noch nicht nachgemessen.

D-Sub 9 am Adapter, Blick auf die Stifte: Pin 2 ist CAN_L, Pin 3 Masse, Pin 7 CAN_H. 1 2 3 4 5 6 7 8 9 CAN_L Masse CAN_H
D-Sub 9 am Adapter, Blick auf die Stifte. Übliche CAN-Belegung.

Abschluss und Leitung

Der Bus ist im Schlepper bereits an beiden Enden abgeschlossen.

Der Mithörer hängt als kurzer Abzweig daran und bringt keinen eigenen Widerstand mit. Richtwerte für die Leitung: verdrilltes Paar für CAN_H und CAN_L, geschirmt, 120 Ω, 0,25 bis 0,5 mm², etwa bis 1 m.

Der Bus im Schlepper trägt an beiden Enden 120 Ohm. Der Mithörer hängt als kurzer Abzweig daran, ohne eigenen Widerstand. 120 Ω 120 Ω Mithörer kein eigener Widerstand

Teile

  • Fertiges Kabel, Kabinendose auf D-Sub 9Legt zusätzlich 12 V von Pin 7 der Dose auf Pin 9 am D-Sub. Vorher prüfen, ob der eigene Adapter das verträgt.
    Zum Teil
  • D-Sub-Buchse, 9-polig, Lötkelch
    Zum Teil
  • Haube für D-Sub, 9-polig
    Zum Teil
Nur mithören
aCAN enthält keine Sendefunktion.
